1: Које су основне карактеристике дизајна и стандардне спецификације за прирубнице од бакра-Никла- на клизању, и у којим применама су оне најприкладније наведене?

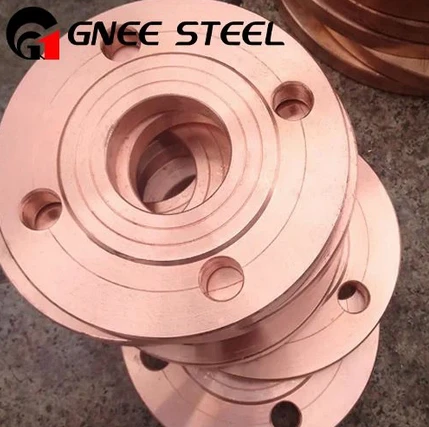

Бакарна-никлована-прирубница (СО прирубница) се одликује отвором са нешто већим унутрашњим пречником од спољашњег пречника прикључне цеви. Цев „клизи“ у овај отвор, а затим се заварује као угао- како на унутрашњој површини главчине тако и споља на главчину прирубнице. Овај дизајн је регулисан стандардом димензија АСМЕ Б16.5 и произведен је од Цу-Ни материјала у складу са стандардима као што су АСТМ Б171 (плоча) или АСТМ Б283 (отковци).
Његове карактеристике укључују:
Лакоћа поравнања: Клизна-конструкција поједностављује почетно постављање-нагоре, пошто је цев сама-центрирана унутар отвора прирубнице. Ово је посебно погодно за теренске инсталације или за системе са бројним прикључцима.
Нижи трошкови израде: У поређењу са прирубницом са завареним вратом, прирубница за клизање{0}}он захтева мање прецизну припрему краја цеви (у почетку није потребна косина) и генерално користи мање материјала, што га чини економичнијим избором.
Смањена укупна дужина склопа: Прирубница клизи преко цеви, тако да главчина не продужава дужину система као што то чини врат прирубнице са завареним вратом.
Одговарајуће апликације:
Клизне{0}}прирубнице су најприкладније специфициране за низак-до-умерен притисак и не-цикличну употребу у Цу-Ни системима. Идеални случајеви употребе укључују:
Ниски-Комунални водови за морску воду са ниским притиском: За воду за хлађење на броду, водове за ватрогасну воду (где се контролише притисак) и колекторе баластног система.
Процесни и инструментални ваздушни водови у морским срединама где је потребна отпорност на корозију, али су притисци скромни.
Цеви за грађевинске услуге: За водове за унос или одвод морске воде-великог пречника на приобалним објектима.
Не-критични, статични системи: где су топлотна експанзија, вибрације и оптерећења од замора минимални.
Не препоручују се за озбиљно циклично оптерећење, системе високог{0}}притиска или сервисе са значајним температурним флуктуацијама због инхерентне концентрације напона на дуплим кутним завареним спојевима.
2: Које су примарне структурне и{1}}слабости повезане са корозијом-прирубница са клизајућим елементима када се користе са легурама бакра{3}}Никла, посебно у поређењу са прирубницама са завареним вратом?
Погодност Слип{0}}Он прирубнице долази са специфичним инжењерским компромисима који су наглашени у дуктилном материјалу отпорном на корозију-као што је Цу{2}}Ни:
Структурне слабости:
Концентрација напрезања: Пут оптерећења од цеви до прирубнице је кроз два окомита кутна завара, стварајући оштру промену у крутости. Ово резултира високим факторима концентрације напрезања, чинећи зглоб подложнијим квару од замора под моментима савијања или термичким циклусима. Сучеони завар прирубнице Велд Нецк обезбеђује постепени прелаз, глатко распоређујући напон.
Нижи степен притиска: За исту номиналну величину и материјал, прирубница за клизање{0}} обично има само око 2/3 оцене притиска прирубнице са завареним вратом. Ово је због ослањања на кутне заваре и размак између цеви и отвора прирубнице.
Подложност савијању: Тања главчина и двоструко заваривање могу довести до већег изобличења (савијања) током процеса заваривања ако се не контролишу пажљиво, потенцијално угрожавајући равност заптивне површине.
Слабости повезане са корозијом{0}}:
Унутрашња пукотина: Најкритичнији недостатак је неизбежни прстенасти зазор између спољашњег пречника цеви и унутрашњег отвора прирубнице. Овај размак, обично између 1,5-3 мм, је савршена пукотина. У морској води са стагнирајућим или малим протоком{5}}, ово подручје постаје деоксигенирано, што доводи до агресивне корозије у пукотинама која може да нападне и спољашњи део цеви и ИД прирубнице изнутра, скривене од погледа. Ово је примарни режим квара за Цу-Ни клизне прирубнице.
Удвостручите зоне погођене топлотом{0}}вара (ХАЗс): два кутна завара стварају две одвојене ХАЗ на цеви. Термички циклуси могу локално да измене микроструктуру, потенцијално чинећи ове ободне траке подложнијим селективној корозији ако нису правилно обрађене након{2}}завара.
Турбуленција и ерозија: Унутрашњи корак на споју цеви-ка-прирубнице омета несметан проток, стварајући турбуленцију која може да доведе до локализоване ерозионе-корозије, посебно у системима велике брзине-.
3: Које су критичне процедуре заваривања, заптивања и уградње јединствене за обезбеђивање поуздане везе бакра-Никла-на прирубници?
Ублажавање инхерентних слабости Цу{0}}Ни клизања{1}}на прирубници захтева строгу процедуралну контролу:
Процедура заваривања:
Управљање размаком у корену: Пре спољашњег угаоног вара, неопходно је прво заптити унутрашњи процеп. Ово се ради наношењем малог,-завара са пуним продирањем на споју краја цеви и главчине прирубнице изнутра. Овај завар мора бити изведен са прецизношћу (користећи ГТАВ) да би се корен потпуно спојио и елиминисао пукотина.Прескакање овог унутрашњег заваривања је велика грешка у инсталацији.
Контролисани унос топлоте: И унутрашњи заптивни завар и спољашњи угаони завар морају бити изведени са ниским уносом топлоте (ободне перле, контролисана међупролазна температура<150°C/300°F) to minimize distortion and HAZ size.
Метал за пуњење: Користите компатибилно пунило, као што је ЕРНиЦу-7 (Монел 60) или одговарајућу Цу-Ни жицу, обезбеђујући одговарајућу флуидност и отпорност на корозију.
Заптивање пукотина (Алтернативни метод): Ако је унутрашње заваривање немогуће (нпр. код малих пречника), одобрена маса за заптивање пукотина (епоксид отпоран на високу-температуру, морску воду-) може се убризгати у прстенасти отвор кроз малу избушену рупу пре коначног заваривања. Ово је секундарно, мање{5}}пожељно ублажавање.
Инсталација и поравнање:
Дубина уметања цеви: Цев се мора уметнути док не буде у равни са лицем главчине прирубнице. Честа грешка је предубоко уметање, што спречава правилно унутрашње заптивање.
Заваривање лепљењем за поравнање: Користите минималне заварене шавове (4 позиције) да задржите поравнање пре него што заварите цео завар. Проверите паралелност лица прирубнице са цевоводом пре коначног заваривања.
Пост-Третман заваривања: После заваривања, склоп мора да се кисели и пасивизира да би се уклонила топлотна нијанса и обновио униформни заштитни оксидни филм преко шава и ХАЗ. Брушење спољашњег врха завара до глатке контуре смањује концентрацију напрезања.
4: Какве су перформансе и укупни трошкови власништва (ТЦО) Цу{1}}Ни клизне-прирубнице у поређењу са Цу-Ни завареном прирубницом у систему за хлађење морском водом?
Избор представља класичну разлику између ЦАПЕКС-а и ОПЕКС-а/ризика{1}}.
Почетни трошак (ЦАПЕКС): клизна-прирубница је очигледан победник. Трошкови материјала су нижи (мања маса ковања), а рад на монтажи је обично бржи и захтева мање вештине заваривача од прецизног сучеоног завара. За велике пројекте са стотинама прирубница, ова уштеда је значајна.
Дугорочна{0}}учинак и ризик (ОПЕКС):
Поузданост: Прирубница Велд Нецк је знатно супериорнија. Његова супериорна чврстоћа на замор, недостатак унутрашњих пукотина и глатки прелаз напрезања чине га подразумеваним избором за критичне системе високе{1}}доступности као што су хлађење морском водом на морској платформи или поморски погонски системи. Ризик од његовог квара је знатно мањи.
Могућност прегледа и одржавања: Чеони завар прирубнице завареног врата се може у потпуности рендгенографисати да би се проверио интегритет. Сложену геометрију унутрашњег заптивног шава Слип-Он-а је тешко прегледати не-недеструктивно. Скривена пукотина у Слип-Он је стално место корозије које се не може надгледати.
Време застоја у систему: Квар због клизања-прирубничког споја често захтева сечење и замену целог дела цеви. Прирубница завареног врата може се једноставно одврнути.
Пресуда ТЦО: За не-критичне, ниског-притиска, лако доступне системе где је почетни буџет примарни покретач, Слип-Он прирубнице нуде важеће, ниже-ТЦО решење. За било коју критичну,-притиску, цикличну или-тешку-услугу (нпр. подморски, унутрашњи резервоари), виша почетна цена прирубнице Велд Нецк је вишеструко оправдана њеним драматично мањим ризиком од квара, смањеним одржавањем и дужим веком трајања, што резултира нижим стварним ТЦО.
5: Које специфичне инспекције и провере квалитета су најважнији за новопроизведену или инсталирану Цу-Ни клизну-прирубничку везу?
О ригорозној инспекцији се не може преговарати{0}}да би се компензовале инхерентне рањивости дизајна:
Пре{0}}Провере инсталације:
Верификација материјала (ПМИ): Потврдите да су и прирубница и цев од специфицираног Цу-Ни разреда (Ц70600/Ц71500) помоћу Кс-флуоресценције (КСРФ).
Провера димензија: Проверите окренутост прирубнице (нпр. издигнута површина), пречник отвора и дужину главчине према Б16.5.
Инспекција{0}}прилагођавања: Уверите се да је цев уметнута на одговарајућу дубину (у равни са лицем главчине) и да је прстенасти зазор конзистентан.
У-Провера процеса заваривања:
Усклађеност са спецификацијом процедуре заваривања (ВПС): Проверите квалификацију заваривача и придржавање одобреног ВПС-а за предгревање, међупролазну температуру и технику.
Визуелни преглед унутрашњег заптивног завара (ако је доступан): Ово је критично. Користите бороскоп да бисте проверили да ли унутрашњи заварени заварени спој има потпуну фузију, одсуство пукотина и да ли у потпуности премошћује цев -на- интерфејс прирубнице.
Након{0}}Провера заваривања:
Визуелно тестирање (ВТ): Проверите да ли спољашњи кутни завар има прихватљив профил, недостатак подреза и одговарајуће појачање. Потражите знаке изобличења на површини прирубнице.
Испитивање пенетрације боје (ПТ): Обавезно за спољни кутни завар да би се откриле површинске{0}}пукотине или недостатак фузије.
Пост-Провера чишћења завара: Уверите се да је уклоњена сва топлотна нијанса и да је укисељена површина уједначена, мат површина, што указује на одговарајућу пасивизацију.
Коначна провера система:
Хидростатички тест: Састављени систем мора бити тестиран под притиском. Пажљиво пратите све клизне- спојеве на цурење, што би могло да укаже на неуспели унутрашњи заварени завар или корозију у скривеном пукотину која већ почиње.
Провера затезања завртња: Уверите се да су сви завртњи на прирубници затегнути звездасто до одређене вредности како бисте обезбедили равномерно оптерећење заптивке, пошто је искривљена прирубница веома склона цурењу.
